CSB700 Serie

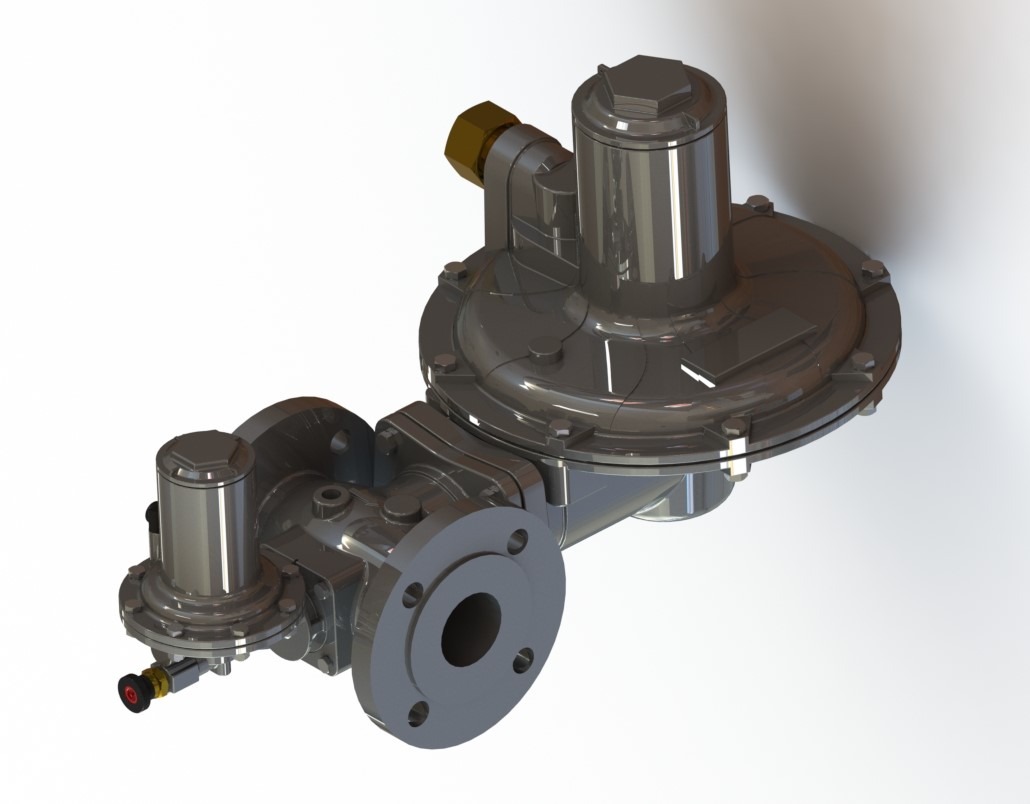

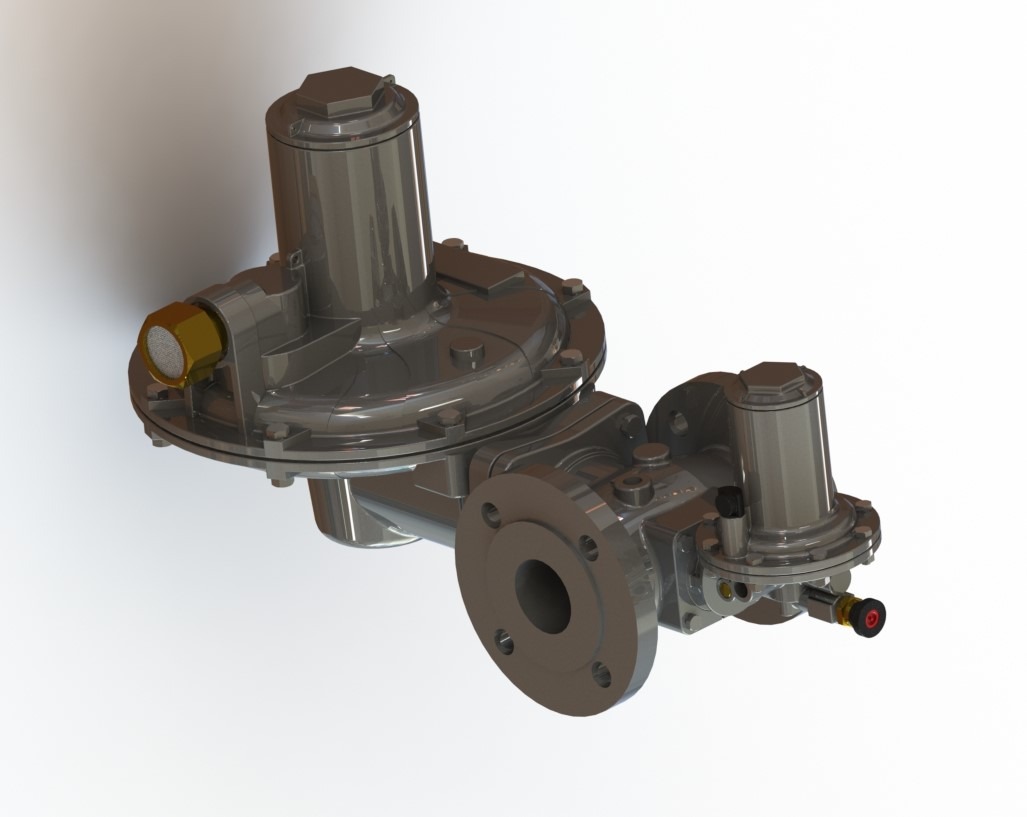

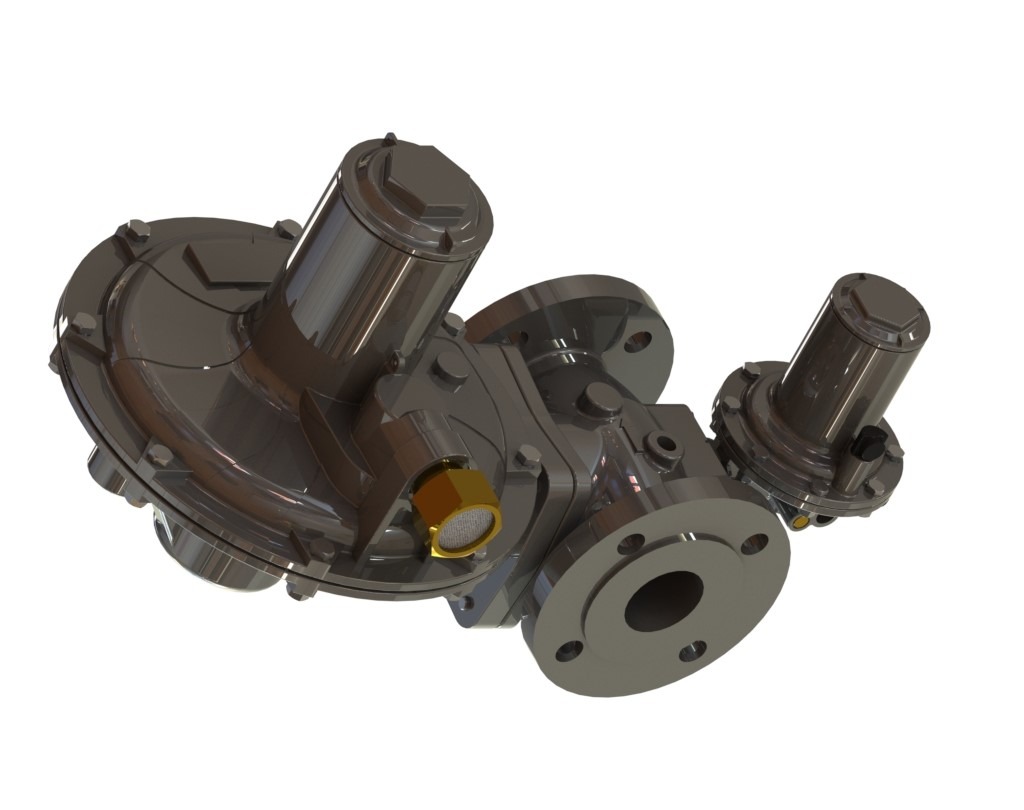

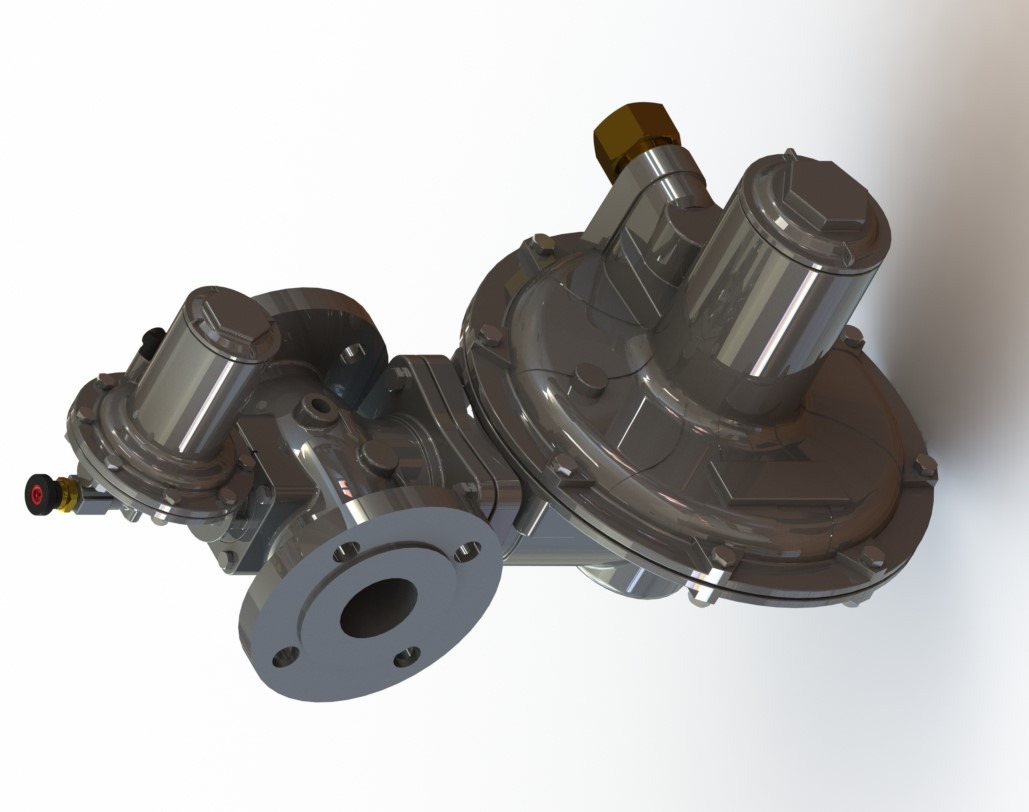

Přímočinný, pružinou řízený regulátor s vyváženou regulační klapkou, určený pro plynofikaci průmyslových objektů, plynových kotelen nebo výstavbu menších STL regulačních stanic.
Regulátor je standardně dodáván s bezpečnostním rychlouzávěrem VSX8.U typů CSB704 a CSB724 je navíc osazen kontrolní pojistný ventil.
Technické parametry
Konfigurace
CSB7x0 – bez ochrany proti nárůstu tlaku
CSB7x4 – s integrovaným bezpečnostním rychlouzávěrem VSX8
Základní parametry
Vstupní tlak: až 10 bar (CSB624 a 654 až 16 bar)
Výstupní tlak: 0,009 až 4 bar
Průtok: viz. tabulky průtoků v technickém listu níže ke stažení
Provozní teplota: -20°C až +60°C
Standardní napojení: DN50 – l = 191 mm
Ostatní napojení : DN40, DN50 – l = 200 mm, DN50 – l = 254 mm, 1-1/2″, 2″
Materiál tělesa: litina (variantně ocel)
Třída přesnosti: AC do ± 5 %
Médium: Zemní plyn
Rozsahy nastavení výstupního tlaku [mBar]
CSB704
13 ÷ 24
22 ÷ 39
42 ÷ 70
61 ÷ 110
CSB724
105 ÷ 220
210 ÷ 380
320 ÷ 570
510 ÷ 780
CSB754
700 ÷ 1190
1050 ÷ 2700
1050 ÷ 2700
2300 ÷ 3250
Výhody produktu
- Variabilní možnosti napojení tělesa
- Ekvivalentní náhrada za regulátor REGAL 3, umožňující i zvýšený výkon než u REGAL 3
- Možnost osazení snímače polohy rychlouzávěru
- Široký rozsah využití
- Spolehlivý provoz
- Jednoduchá údržba
