30. 6. 2023
Dodávka armatur pro realizaci VVTL RS 60 000 a VVTL RS 20 000 v areálu Elektrárny Mělník
Převážná část námi dodávaných regulátorů tlaku a bezpečnostních rychlouzávěrů určených pro redukci tlaku zemního plynu z úrovně VVTL/VTL a s průtoky od 1000 až do 100 000 Nm3/hod je instalována v sítích společnosti Gas Net, s.r.o. Dodávky jsou uskutečňovány buď v rámci realizací kompletních regulačních stanic certifikovanými technickými partnery GasNetu, nebo v rámci rekonstrukcí RS přímo pracovníky GasNet Služby s.r.o.
Menší část armatur je instalována v regulačních stanicích, které jsou ve vlastnictví velkých odběratelů plynu a to především z oblasti energetiky a zpracování nerostných surovin. Mezi jednu z nejvýznamnějších letošních dodávek můžeme zařadit dodávku armatur pro zakázku “Výstavba předávací a regulační stanice plynu v elektrárně Mělník“, jejímž investorem je Energotrans, dceřiná společnost ČEZ.
Předmětem zakázky je kompletní výstavba nové předávací a regulační stanice plynu, včetně redukční stanice plynu umístěné u areálu elektrárny Mělník. Projekt realizovala firma Bilfinger Tebodin Czech Republic, s.r.o., se kterou jsme spolupracovali již od návrhu armatur pro redukci tlaku.
Armatury byly předány zhotoviteli technologie RS v průběhu II.Q. 2023.
PARAMETRY REGULAČNÍCH STANIC
Regulační stanice I – Dvouřadá jednostupňová RS určena pro zásobování paroplynové turbíny (PT)
Vstupní tlak: 3,75 – 6,3 MPa (provozní 5,3 MPa)
Výstupní tlak 2,80/2,90 MPa
Průtok – min / max 5 000/60 000 m3(n)/h

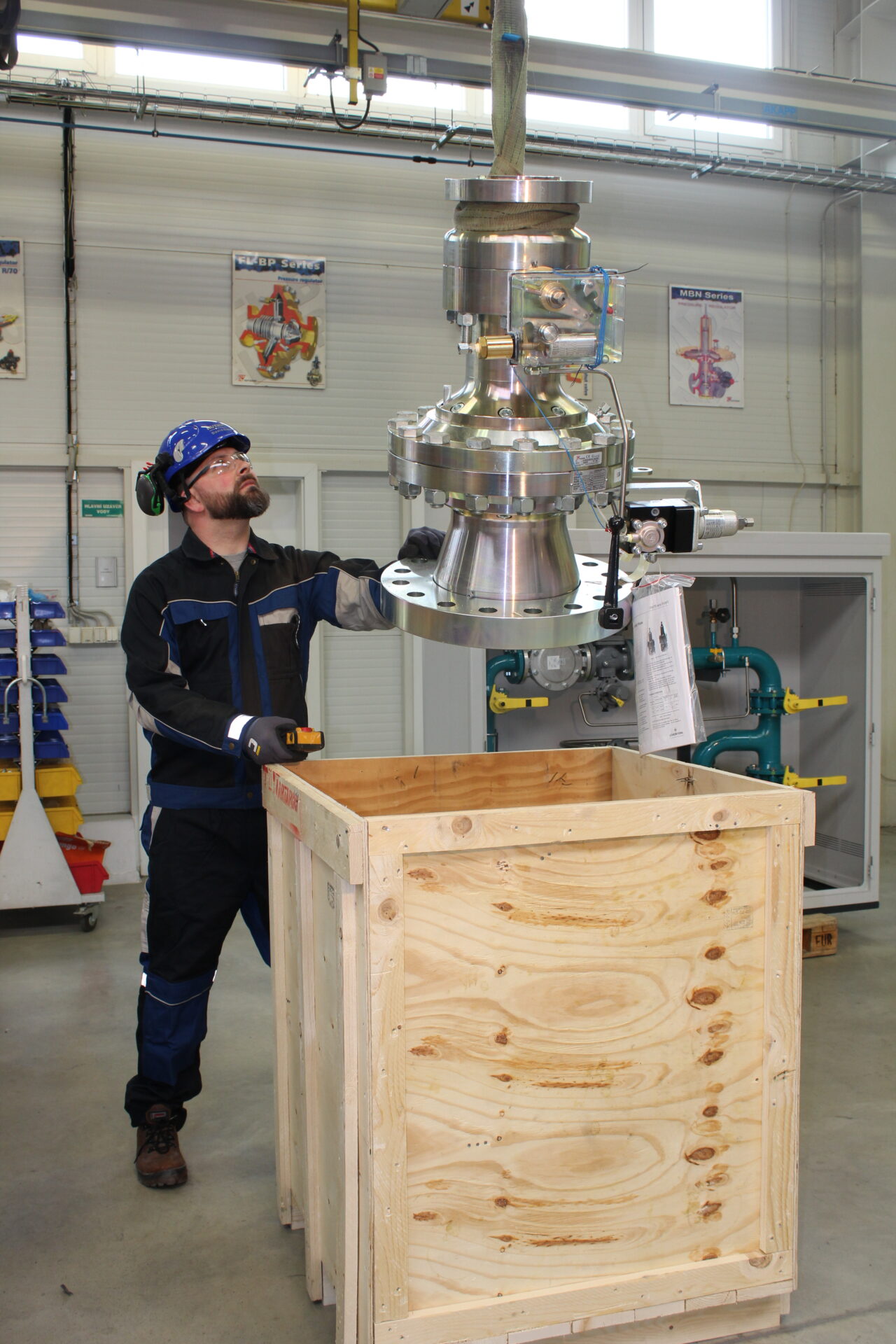

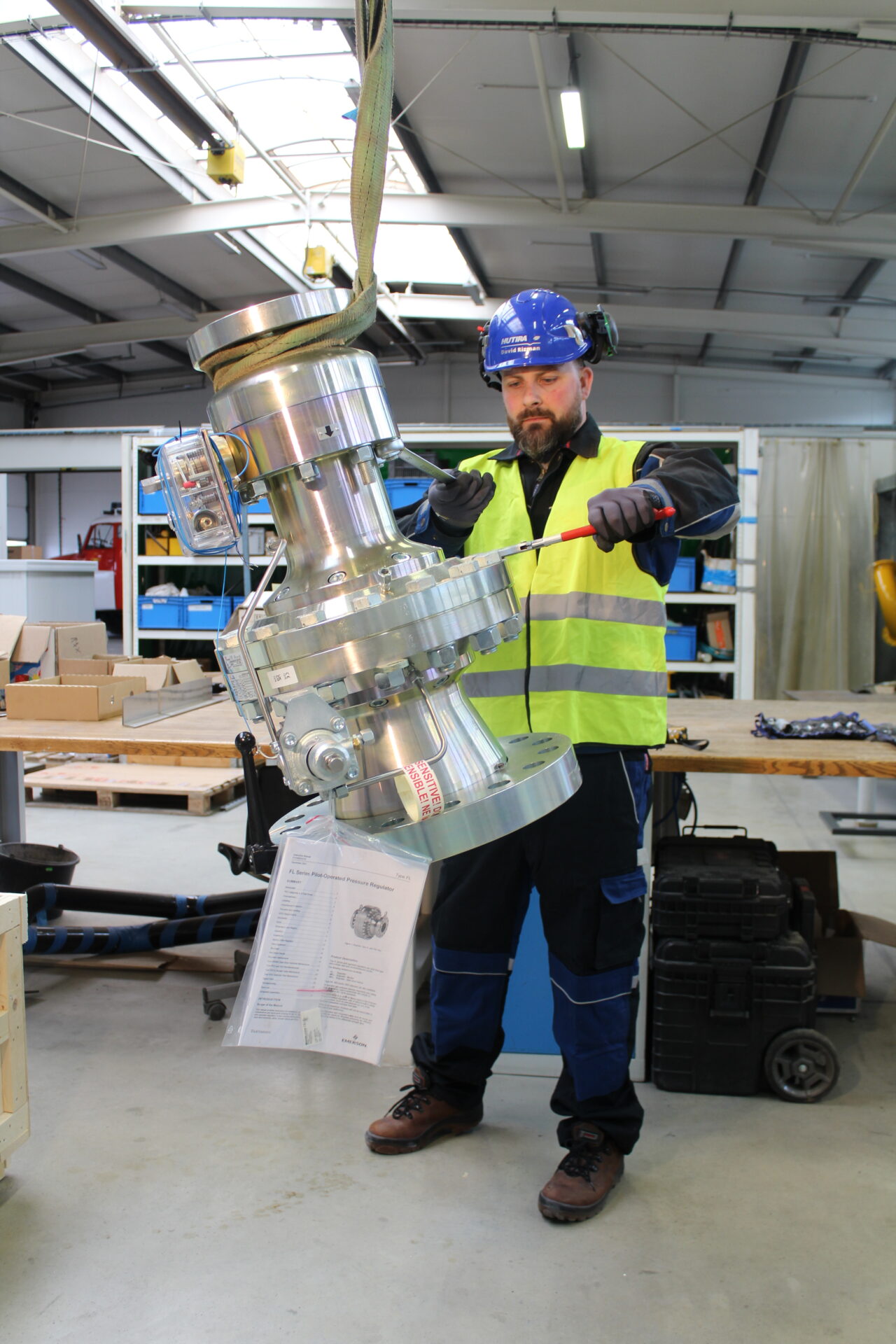

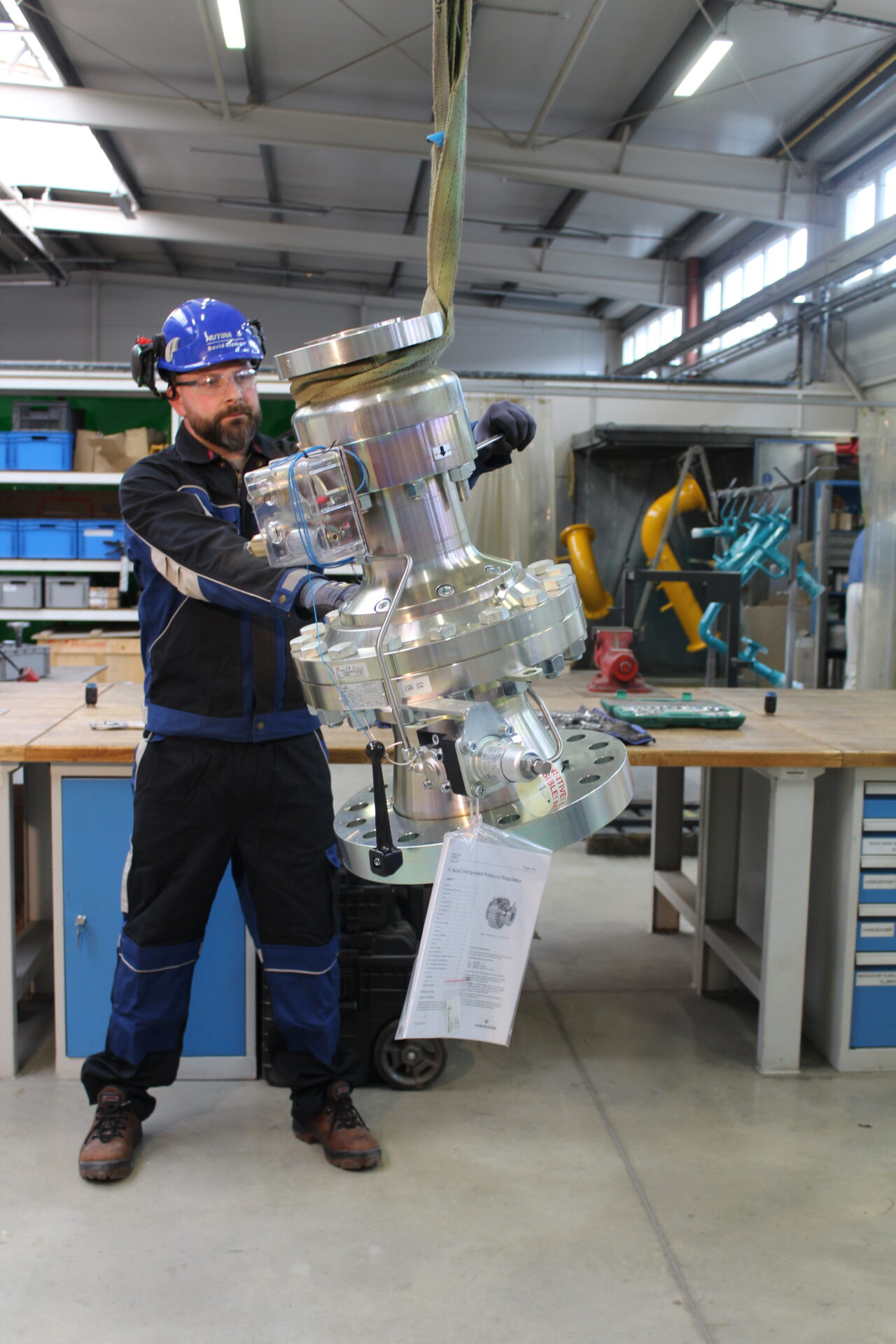

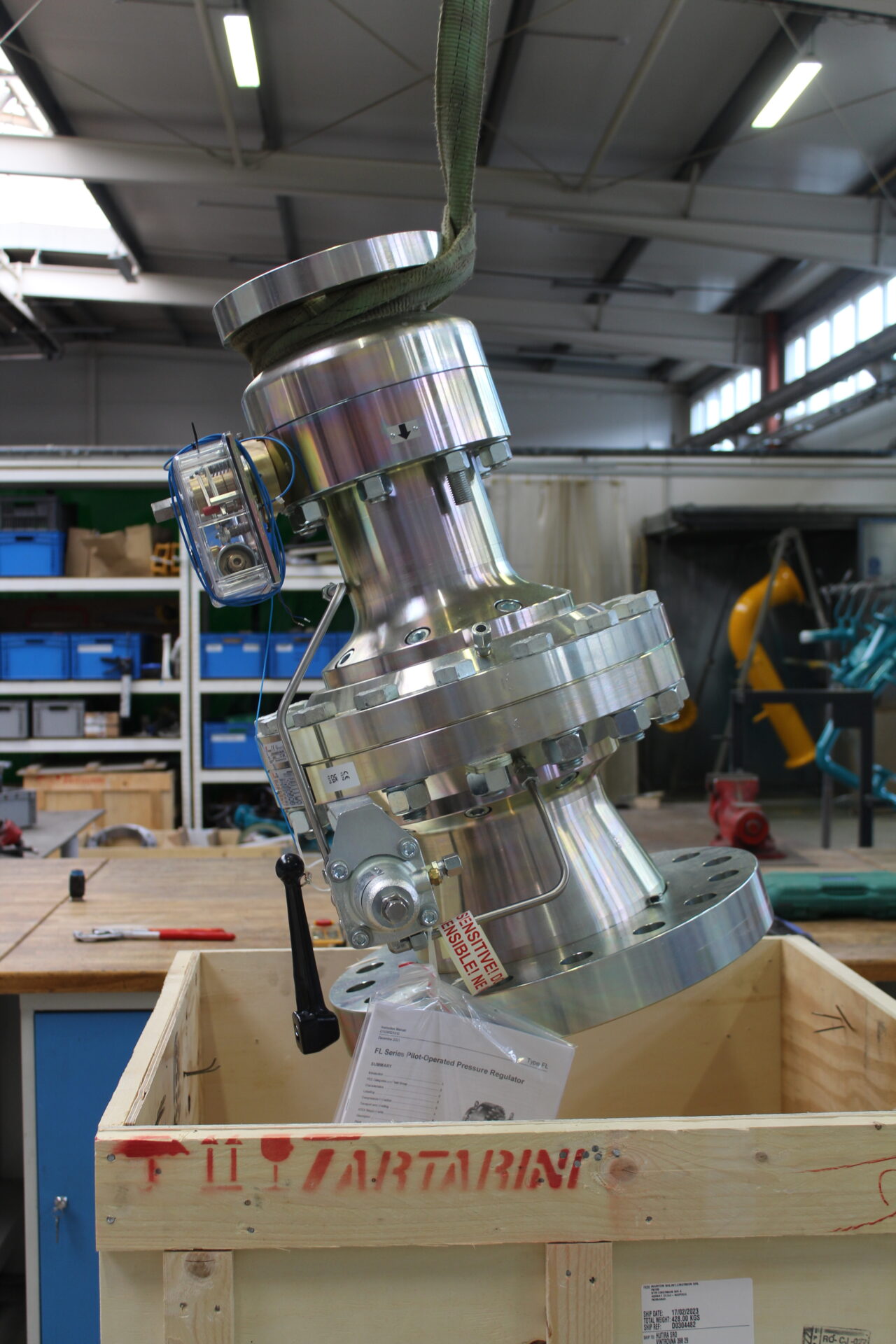

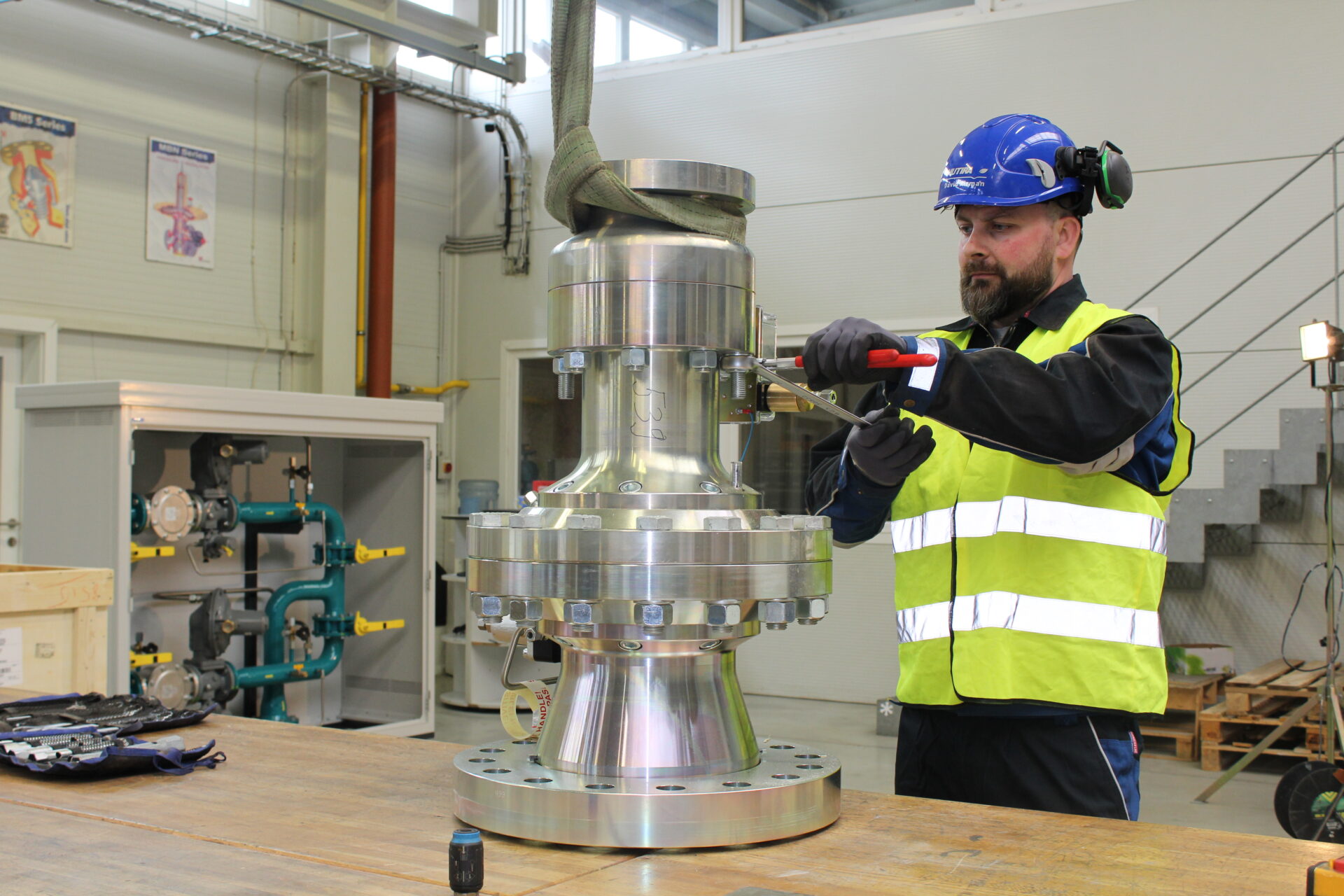

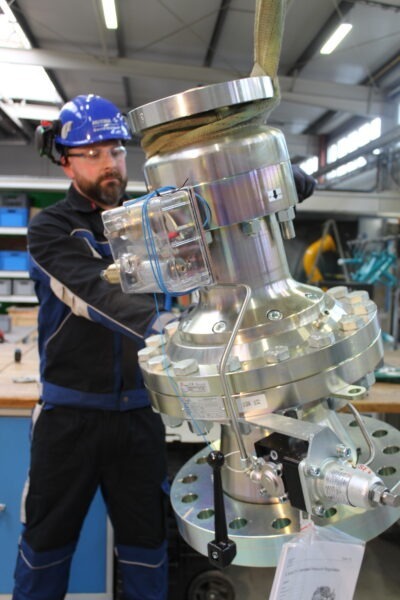

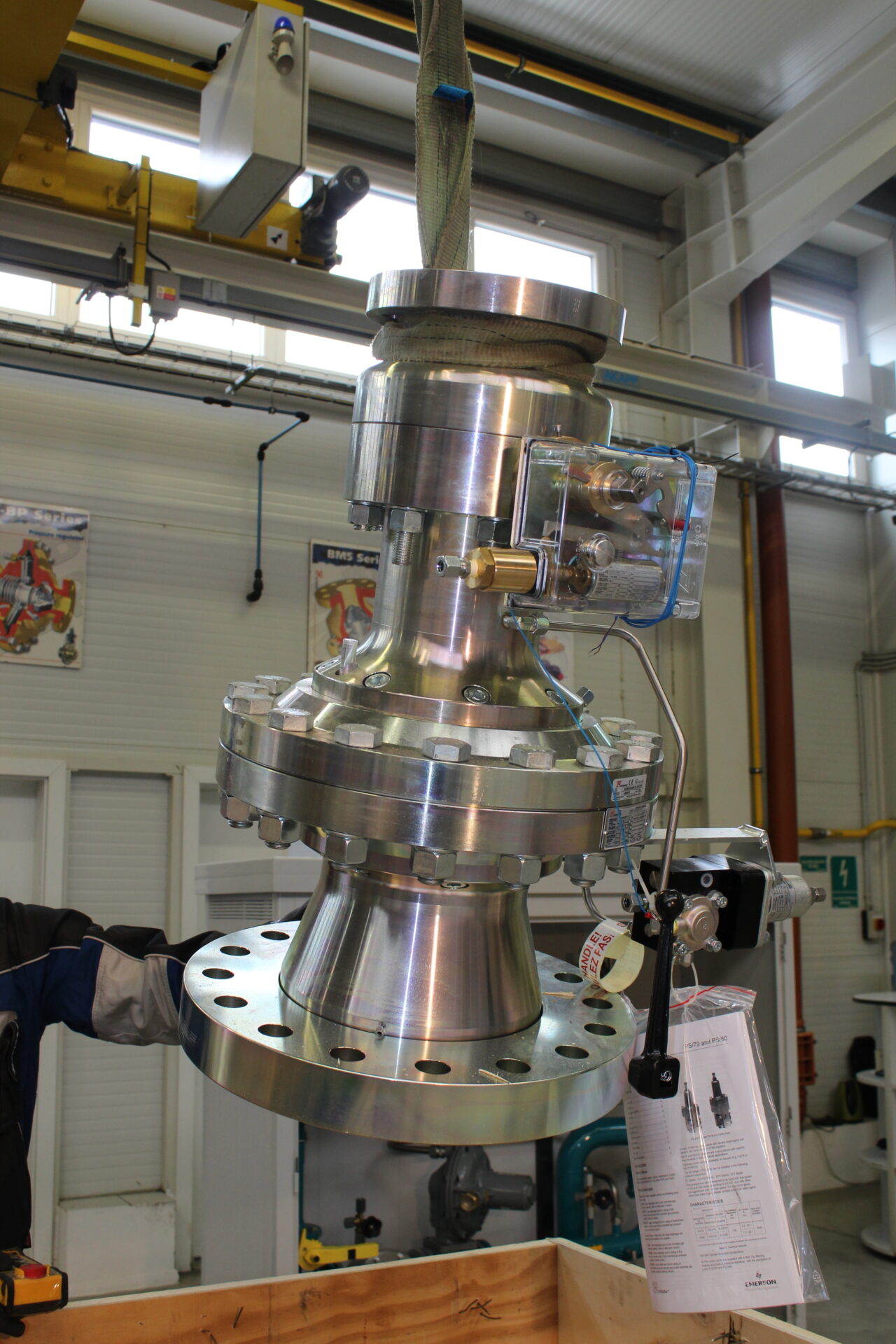

Sestava Bezpečnostní rychlouzávěr BM5/100 DN 100 ANSI 600 a Regulátor tlaku s bezpečnostním rychlouzávěrem a tlumičem hluku BFL/100×250-SRS DN 100 ANSI 600 od společnosti TARTARINI (EMERSON)
Regulační stanice II. - Dvouřadá jednostupňová RS určena pro zásobování plynové kotelny (PK)
Vstupní tlak: 3,75 – 6,3 MPa (provozní 5,3 MPa)
Výstupní tlak.: 380/390 kPa
Průtok – min / max: 1 000/20 000 m3(n)/h
Sestava Bezpečnostní rychlouzávěr BM5/050 DN 50 ANSI 600 a Regulátor tlaku s bezpečnostním rychlouzávěrem a tlumičem hluku BFL/050×150-SRS DN 50 ANSI 600 od společnosti TARTARINI (EMERSON)
